科华UPS常见故障

一般情况下，科华UPS主板的常见故障有不并机、不逆变、不稳压、不充电、不能使用市电、蓄电池故障、电容故障、干扰故障、死机等几种。在检修科华UPS时，应首先检查蓄电池，其次是主板电路。当确定主板电路故障后，应先查市电稳压供电电路，然后查逆变电路。

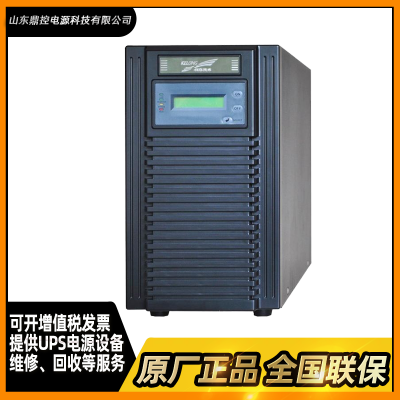

科华YTR1101高频UPS不间断电源1kva900W标准机内置电池满载续航15分钟左右安装维修更换回收巡检

(1)不逆变

不逆变是指科华UPS用市电能正常工作，但市电中断时蓄电池直流电压不能转变为220V(或380V)交流电压。遇到这种情况时，应首先测量蓄电池电压，因为若蓄电池电压过低，控制电路检测到蓄电池电压过低信号后，就会中断逆变电路工作;其次检查辅助电源是否正常以及逆变管和驱动管有无损坏;***检查输出保护电路。一般情况下，通过上述步骤即可检查到科华UPS的故障点，并予以排除。

(2)不稳压

对于非在线式科华UPS，不稳压分为交流输入时输出不稳压和逆变输出不稳压两种情况。当市电输入时，输出稳压过程是通过调压电路控制继电器与变压器的不同抽头进行连接来实现的;逆变输出电压的稳压过程是通过检测逆变器反馈电压高低来控制方波信号的脉冲宽度来实现的。如果科华UPS出现不稳压故障，只要检查相应的调压控制电路即可。
(3)不充电
不充电故障在市电不经常中断的环境里比较难发现，而它的危害很大，很可能使蓄电池因长期得不到充电而提前报废。判断此故障的方法很简单，只要断开充电电路与蓄电池的连接，通过测充电电路的空载电压即可判断。正常时，对单块12V的蓄电池来说此电压为13.5V，串联的两块蓄电池是27V，若此电压不正常，就应检查充电电路及相应的控制中路，特别是与此相关的控制电路;当市电电压过低或中断时，充电电路在控制电路的作用下会停止工作;控制电路有故障而误动作，也会使充电电路不工作。
科华YTR1101高频UPS不间断电源1kva900W标准机内置电池满载续航15分钟左右安装维修更换回收巡检

(4)不能用市电逆变
输出正常，用市电输入时无输出，遇到此类故障时应首先检查市电检测电路，因为当市电检测电路检测出市电电压过低或过高时，就会发出相应信号给控制电路，使控制电路发出控制脉冲，切断市电输入通路，并使科华UPS处于逆变状态。当检测电路正常后，***检查继电器转换电路。由于机型不同，其控制关系和保护电路类型也千差万别。此处同一故障现象的原因还有很多，但根据经验，其检查方法都基本相同。

(5)科华UPS不能正常启动

在正常情况下，在线式科华UPS只要合上输入开关便自动工作在旁路供电方式，这时负载由市电直接提供电源，当科华UPS启动一段时间后自动由旁路供电转为逆变器供电(正常工作方式)。若不能正常启动，代表电池或逆变器有问题，检查电池或逆变器即可找出原因。
科华UPS不能正常启动的原因除机器内部的因素外，首先应检查输入电压是否正常，对三相输入的科华UPS,还要检查是否“缺相”。因为在科华UPS内部有一个检测电路对输入电压进行实时监测，若存在“缺相”，输人电压的三相平均值必然低于正常值的下限，检测电路便发出信号封锁科华UPS的正常启动:若检查输入电压正常，科华UPS仍未正常启动，则对于单相输入的科华UPS要检查输入电压的火线与零线接线是否接反，对于三相输入的科华UPS则要检查其输入电压的相序是否正确。
科华YTR1101高频UPS不间断电源1kva900W标准机内置电池满载续航15分钟左右安装维修更换回收巡检

(6)科华UPS在运行中频繁地转换到旁路供电方式

科华UPS正常工作转到旁路状态通常有3种原因:一是科华UPS本身出现故障;二是科华UPS暂时过载;三是过热。如当科华UPS本来负载就比较重，再启动其他负载，科华UPS就会因“过载”而转到旁路，等负载冲击电流过去后，科华UPS又自动转换到正常工作方式。这种情况的频繁出现对科华UPS的稳定工作是不利的，应做相应处理。
例如，微机在开机瞬间的负载电流比较大，随着加电时间的延长，其负载电流逐渐趋于正常值。经计算，微机在开机瞬间的负载电流约是正常工作时的2~3倍。这样的控制方式在加载的瞬间必然造成科华UPS过载而转换到旁路。为了避免其发生，应在科华UPS正常工作情况下逐步增加负载，分散负载同时启动的冲击电流。
此外，对比环境温度及科华UPS显示屏上显示的温度，有助于判断是否因温度异常而使科华UPS频繁地转换到旁路供电方式。

(7)当市电中断时，科华UPS也自动停机

当市电中断时科华UPS立即关机，是因为蓄电池不能维持对负载的供电，从而造成负载供电中断。这时，由于蓄电池失效或性能严重变坏，以致当市电中断时蓄电池没有足够的能量来维持对负载的供电，此时只要更换不良蓄电池就可恢复正常。在检查蓄电池时，不能以测量蓄电池空载时端电压的高低来衡量其好坏，而应让蓄电池稍带负载，视其端电压变化情况而定。当蓄电池失效或性能严重变坏时，其空载端电压虽然基本正常，但只要放电，其端电压就会大幅度下降，下降幅度往往超出蓄电池的允许范围。检查蓄电池时，蓄电池带的负载值与蓄电池容量有关，推荐以蓄电池额定容量的70%作为放电电流值。
另外还有一个原因，可能是UPS电源根本没有开机，或者上一次断电时蓄电池电量用尽，从而导致UPS自动关机，但市电通电之后，UPS自动点亮屏幕，对不太懂的使用者来说造成已经开机的假象，所以也会造成下次市电中断时，UPS也会立即关机。
而且很多UPS厂家对UPS电源都加入防误碰功能，单纯的按ON键并不能让UPS电源真正开机，有的是长按ON键5-10秒才可以开机，有的是ON键和误碰键同时按3-5秒才能开机，所以当我们遇到市电中断UPS电源立马关机的问题时，要一一排除这些问题。

蓄电池组的电气特性

蓄电池是决定科华UPS供电持续时间长短的设备，科华UPS普遍采用VRLA固定型阀控密封铅酸蓄电池组，这类蓄电池在充放电时不逸出气体，不会漏液，不需补充电液，使用方便。

单体（单节）蓄电池的标称额定电压为2V。额定容量的单位为安时（Ah）。

固定型阀控密封铅酸蓄电池的命名方法为GFM—xxxAh。其中字母G代表固定安装型；F代表阀控型；M代表密封型；xxxAh代表额定安时容量。
科华YTR1101高频UPS不间断电源1kva900W标准机内置电池满载续航15分钟左右安装维修更换回收巡检

1）单体蓄电池通过串联组成的电池组可提高输出电压，蓄电池常用电压规格有2V（单体电池）、12V、24V、48V等数种。
2）单体蓄电池通过并联组成的电池组可增大安时（Ah）容量。常用规格有：

2V系列：100Ah、200Ah、300Ah、400Ah等；

12V系列：4Ah、7Ah、12Ah、17Ah、24Ah、48Ah、6***h、80Ah、100Ah、150Ah、200Ah等；

24V系列：50Ah、7***h、100Ah、200Ah等。

蓄电池浮充工作模式是指在市电正常时，蓄电池与整流器并联运行。蓄电池自放电引起的容量损失在浮充过程中被补足。当市电中断时，由蓄电池单独向负载（科华UPS逆变器）放电。浮充工作方式下的蓄电池，由于充放电循环次数少，自放电和浅放电后的电量能迅速补足，所以蓄电池的使用寿命较长。2V单体蓄电池的正常浮充电压为2.23V。充电电流随充电电压的提高而增加。
